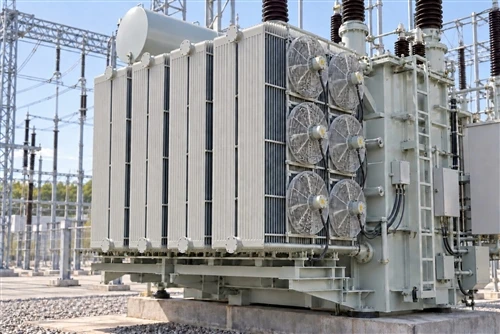

전력 변압기를 설계하거나 조달할 때 코어 강철, 구리 권선, 탭 체인저 등 능동 구성 요소는 일반적으로 엔지니어링 검토 중에 주목을 받습니다. 그러나 전력망 외부에서 변압기는 근본적으로 거대한 열 엔진입니다. 지속적인 전력 정격과 과부하 용량은 외부 냉각 루프인 라디에이터 뱅크에 의해 유지됩니다.
직접적으로 말해보자. 라디에이터는 단순한 구부러진 판금처럼 보이지만 변동하는 그리드 부하에서 지속적으로 뜨거운 오일을 흡입하는 고응력 압력 용기로 작동합니다. 잘못된 공급업체를 선택하면 배송이 지연될 위험만 있는 것이 아닙니다. 고객 현장의 오일 누출, 좁은 핀 간격의 조기 부식, 브랜드 평판을 파괴하는 현장 고장 등의 위험이 있습니다.
기존 Tier-1 OEM의 엄격한 리드 타임과 높은 프리미엄에서 벗어나기 위해 맞춤형 라디에이터 제조업체를 감사하는 경우 계약을 체결하기 전에 확인해야 할 7가지 세부적인 엔지니어링 수준 확인 사항은 다음과 같습니다.
1. 헤더 중심 간 공차 및 플랜지 직각도
공장 현장의 조립 직원이 폭 3000mm의 라디에이터 뱅크를 강제로 설치하려고 하는 모습을 지켜보는 것보다 더 나쁜 것은 없습니다.변압기 오일 탱크밸브에서 헤더 플랜지 중심 거리가 3mm만큼 벗어난 것을 발견했습니다.
라디에이터 요소가 메인 헤더 파이프에 용접될 때 국부적인 열로 인해 금속이 당겨지고 휘게 됩니다. 제작자가 시각적 정렬이나 기본 수동 지그에 의존하는 경우 해당 공차는 변동됩니다.
확인해야 할 사항:조립 설비를 감사하십시오. 신뢰할 수 있는 공급업체는 용접 및 냉각 주기 전반에 걸쳐 헤더 파이프와 장착 플랜지를 허용 오차 없는 위치에 고정하는 견고한 CNC 가공 용접 지그를 사용해야 합니다. 바닥에 강제로 조립하면 변압기에 전원이 공급되기도 전에 탱크 밸브에 영구적인 기계적 장력이 발생합니다.
2. 판 두께 및 유압 서지 저항
귀하의 디자인이 지정하는지 여부폭 520mm 요소또는 컴팩트310mm 플레이트, 강철 두께는 일반적으로 1.2mm 고급 냉간 압연 스톡에서 정밀하게 제어되어야 합니다.
최대 부하 스파이크 중에 강제 오일 펌프(OFAF 또는 ODAF)가 작동하면 갑작스러운 유압 충격파가 라디에이터 헤더로 급증합니다. 강철을 너무 얇게 사용하거나 값싸고 일관성 없는 코일 스톡을 구입하는 공급업체를 이용하면 라디에이터 요소가 펌프 압력으로 인해 부풀어 오르거나 변형됩니다.
확인해야 할 사항:수압 테스트 보고서를 확인하십시오. 구조적 변형 없이 최대 열 흐름 속도를 보장하기 위해 압축된 내부 오일 채널이 물리적 압력 변형 테스트(일반적으로 0.5~1.0bar)를 받는지 문의하세요.
3. 로봇식 심 용접과 수동 토치 차이
왜냐하면 트라포 라디에이터 매일의 열팽창과 수축을 견디며 용접 이음새는 끊임없는 기계적 피로를 겪습니다. 요소 가장자리 또는 헤더 루트의 수동 토치 용접은 사람의 실수, 일관되지 않은 열 입력, 표면이 단단해 보이지만 아래가 비어 있는 슬래그 함유물을 발생시킵니다.
확인해야 할 사항:용접 자동화를 검사하십시오. 최고 수준변압기 라디에이터 제조업체핀 가장자리를 따라 완전히 자동화된 로봇식 솔기 용접 라인을 실행해야 합니다. 자동화는 완벽하게 균일한 이동 속도와 용접 풀 화학을 유지하여 100% 루트 침투와 부드럽고균일한 표면응력 집중 장치와 미세 균열을 제거합니다.
4. NDT 품질 관리: UV 형광 침투 테스트를 사용합니까?
표준 기압 강하 테스트(장치를 물에 담그고 기포 찾기)는 거대한 기공을 포착하는 데 적합합니다. 그러나 그들은 18개월 간의 진동 및 열 순환 후에 합성 변압기 오일이 즐겨 이용하는 미세한 균열인 밀리미터 미만의 미세 기공을 일상적으로 놓치게 됩니다.
확인해야 할 사항:비파괴 검사(NDT) 프로토콜에 포함되어 있는지 물어보세요.자외선 형광 침투 테스트모든 헤더 조인트와 핀 뿌리에. 특수 염료를 적용하고 용접부에 UV 광선을 가하면 장치에 아연 프라이머 한 방울이 떨어지기도 전에 숨겨진 미세 균열이 즉시 빛납니다.
5. 표면 준비: 자동화된 Sa 2.5 쇼트 블라스팅
페인트는 밀 스케일이나 미세한 유막에 달라붙지 않습니다. 제작자가 페인트를 뿌리기 전에 단순히 원강을 닦아내거나 가벼운 화학 세척을 사용하는 경우 현장에서 두 시즌 이내에 코팅이 벗겨지기 시작합니다.
확인해야 할 사항:모든 원시 라디에이터 어셈블리가 자동 샷 블라스팅을 거쳐청결도 2.5등급으로(ISO 8501-1). 이는 모든 스케일 흔적을 제거하고 다층 페인트 시스템 또는 용융 아연 도금을 위한 이상적인 앵커 프로파일을 생성합니다.
6. "데드 존"(45mm 핀 간격)의 페인트 침투
라디에이터 요소 사이의 45mm 간격은 악명 높은 수분 트랩입니다. 습도가 높은 열대 지역, 해안 변전소 또는 오염된 산업 복도에서는 표준 휴대용 스프레이 건이 중간 요소 사이의 좁은 홈 깊숙이 도달할 수 없습니다.
확인해야 할 사항:코팅 적용 방법을 감사합니다. 엄격하게 때리려면C4~C5-M 해양 등급 부식 방지, 공급업체는 자동화된 흐름 코팅 또는 정전식 딥 시스템을 활용해야 합니다. 이는 고고형 아연 프라이머와 에폭시 층을 가장 단단한 핀 채널 깊숙히 밀어 넣어 모든 표면에 걸쳐 균일한 건조 필름 두께(DFT)를 보장합니다. 극한 환경의 경우 ISO 1461에 따라 용융 아연 도금 용량을 확인하십시오.
7. 맞춤형 공동 엔지니어링 및 CAD 민첩성
오늘날의 시장에서 그리드 프로젝트는 진부한 카탈로그 사양에 딱 들어맞는 경우가 거의 없습니다. 설치 공간에 비표준 중심 거리(500mm ~ 4000mm+), 맞춤형 플랜지 구멍 방향 또는 자연 대류(ONAN)와 강제 공기(ONAF)를 최적화하기 위한 특정 요소 피치가 필요한 경우 엄격한 공급업체 템플릿에 얽매여서는 안 됩니다.
확인해야 할 사항:RFQ 단계에서 엔지니어링 인터페이스를 테스트합니다. 설계 팀이 귀하의 3D CAD 파일(STEP, DWG, PDF)을 가져와 열 방출 프로필을 계산하고 헤더 인터페이스를 귀하의 요구 사항에 맞게 직접 조정할 수 있습니까?오일 탱크 변압기막대한 엔지니어링 비용이나 수개월의 지연 없이 레이아웃을 원하십니까?
라디에이터 사양을 검토해 보겠습니다.
결국, 변압기 라디에이터는 나중에 고려하거나 조달 골칫거리가 되어서는 안 됩니다. 변압기를 자신있게 배송할 수 있도록 정밀하게 설계된 냉각 용기여야 합니다.
표준 배전 장치이든 고전압 전력 변압기 라인이든 현재 책상 위에 프로젝트가 있다면 일반적인 판매 홍보를 건너뛰고 실제 수학을 살펴보겠습니다.
라디에이터 사양, 중심 거리 또는 헤더 플랜지 도면(PDF, DWG 또는 STEP)을 업로드하세요. 당사의 구조 엔지니어링 팀은 귀하의 압력 요구 사항을 검토하고 열 방출 프로파일을 계산한 후 48시간 이내에 투명하고 기술적으로 상세한 제작 제안을 보내드립니다.
