전신주, 패드 마운트 또는 변전소에서 어떤 크기의 변압기를 보거나 둘러본 적이 있다면 점성이 있고 거의 중유와 같은 물질이 들어 있는 거대한 금속 탱크에 감탄했을 것입니다. 지난 10년 동안 이 탱크의 제조업체이자 공급업체로서 저는 많은 사람들이 탱크에 '기름을 담는다'는 것 외에는 별로 생각하지 않는다는 것을 알고 있습니다. 하지만 실제로는 탱크에 꽤 많은 영향이 있습니다! 변압기 오일 탱크가 무엇인지, 왜 이것이 안정적인 전력 생산에 중요한지, 그리고 그 기능을 수행하기 위해 당사가 어떻게 설계했는지 살펴보겠습니다.
첫째, 기본 사항: 변압기에는 1차 코일과 2차 코일이라는 두 개의 코일이 있으며, 교류(AC) 전기가 한쪽 코일에 흐르고 전자기 유도를 통해 다른 코일로 전달됩니다. 그러나 이 전기가 구리 권선을 통해 전달되면 필연적으로 열의 형태로 에너지의 일부가 손실되며, 가장 효율적인 변압기라도 이런 방식으로 여전히 에너지의 일부를 손실합니다. 이러한 열 축적은 권선이나 코어의 절연에 해로울 수 있으며, 변압기 오일 탱크가 들어와 주요 작업을 수행하는 곳입니다. 기름 봉쇄.
탱크의 주요 목적은 실제로 오일을 담는 것입니다. 오일은 권선의 전력이 아크 없이 부하로 안전하게 전달되도록 하는 고도로 정제된 저수분 유전 유체입니다. 오일이 없으면 변압기의 고전압 권선에 아크가 형성되어 파손될 수 있습니다. 탱크 자체에는 배출되는 오일이 포함되어 있지만 탱크에는 오일을 오염시키는 요소도 포함되어 있습니다. 습기와 잔해물은 변압기 오일의 천적이며 잘 밀봉된 탱크는 이러한 불순물로부터 내용물을 보호합니다.
오일탱크의 두 번째 기능은 온도 조절입니다. 권선, 코어, 오일 자체를 통과하는 전기에 의해 생성된 열은 방출되어야 하며 탱크는 이를 촉진하기도 합니다. 변압기의 크기에 따라 열을 수동적으로 전달하는 데 간단한 강철 탱크만 필요할 수 있지만, 더 크거나 더 강력한 변압기에는 오일 냉각을 돕기 위해 추가 라디에이터나 팬이 필요할 수도 있습니다. 탱크에 사용되는 재료도 중요합니다. 우리는 일반적으로 열을 잘 전도하고 오일이나 외부 요소에 노출되어도 품질이 저하되지 않는 탄소강이나 스테인리스강(부식이 문제가 되는 환경용)을 사용합니다. 탱크 유형은 해당 변압기에 따라 맞춤화될 수 있습니다. 패드 장착 변압기용 탱크가 필요한 경우 여기에 몇 가지 옵션이 있으며, 단상 변압기용 탱크가 필요한 경우에도 해당 옵션이 있습니다. 작업장에서 작업장으로 운반할 수 있는 독특한 것이 필요한 경우 맞춤형 이동식 변압기 탱크 및 라디에이터 어셈블리를 제작할 수도 있습니다!
오일 탱크의 또 다른 중요한 기능은 고온으로 인해 팽창된 오일을 보관하고 냉각되면서 과잉 오일을 다시 유입시키는 능력입니다. 가열되었을 때 변압기의 오일이 갈 곳이 없다면 탱크에 압력이 쌓이고 잠재적으로 균열이 발생하여 귀중한 오일이 유출될 수 있습니다. 이에 대한 해결책은 보존인입니다. 많은 중형 및 대형 변압기에는 팽창된 오일을 담을 수 있는 추가 공간이 있는 메인 탱크 상단에 하나가 장착되어 있습니다. 그러나 메인 탱크 자체에도 확장을 수용할 수 있는 공간이 있어야 하며, 우리는 이를 설계 시 반드시 고려합니다. 탱크 자체에는 콘서베이터에 문제가 있는 경우 발생할 수 있는 과도한 압력으로 인한 손상을 방지하기 위해 압력 방출 밸브가 장착되어 있습니다.
제가 수년간 석유 탱크 작업 경험을 갖고 있다는 사실은 비밀이 아니며, 올바르게 설계하거나 유지 관리하지 않을 경우 발생하는 문제를 직접 목격했습니다. 몇 년 전, 일년 내내 패드 장착 변압기가 자주 고장나는 문제를 겪고 있는 유틸리티 회사로부터 연락을 받았습니다. 우리는 살펴보았고 변압기의 탱크가 시간이 지남에 따라 부식되어 오일에 습기를 유입시켜 오염시키는 얇은 강철 조각이라는 것을 발견했습니다. 이 탱크를 견고한 분말 코팅 탱크로 교체한 후 시스템의 변압기 고장에 대한 문의가 크게 감소했습니다. 제가 전력망의 신뢰성을 보장하는 데 변화를 가져왔다는 사실이 제 일을 가치 있게 만드는 이유입니다!
우리가 만드는 탱크에는 변압기가 작동하고 기능을 유지할 수 있도록 하는 여러 가지 부속품도 있습니다. 탱크 바닥에는 오래된 오일을 퍼지할 수 있는 배수 밸브, 오일의 절연 강도를 테스트하여 물 오염 여부를 테스트할 수 있는 테스트 포트, 변압기를 변전소나 전주에 부착할 수 있는 장착 브래킷이 있습니다. 앞서 언급한 이동식 탱크에는 전체 어셈블리를 들어 올려 새 현장으로 운반할 수 있는 리프팅 러그도 있습니다. 이러한 모든 작은 세부 사항이 추가되어 해당 목적에 맞는 오일 탱크를 갖춘 오래 지속되고 안정적인 변압기가 됩니다.
현대식 탱크는 일반적으로 개방형 탱크를 사용했던 옛날보다 훨씬 더 엄격한 사양으로 제작됩니다. 짐작할 수 있듯이 개방형 탱크는 대기에 개방되어 공기와 습기가 유입되어 시간이 지남에 따라 오일이 산화되고 점성이 높아집니다. 이로 인해 탱크의 냉각 통로가 막히는 슬러지가 형성되어 변압기 고장이 가속화됩니다. 우리는 오늘날 대부분의 제조업체와 마찬가지로 이를 방지하는 밀봉형 탱크를 만듭니다. 또한 밀봉된 탱크는 오일 유출이나 증발로 인한 오일 손실 가능성을 줄여줍니다. 우리는 밀폐형 오일 탱크를 사용하여 안정적이고 안전한 전력 배분을 요구하는 여러 산업 시설, 유틸리티 회사 및 태양열 발전소와 협력해 왔습니다.

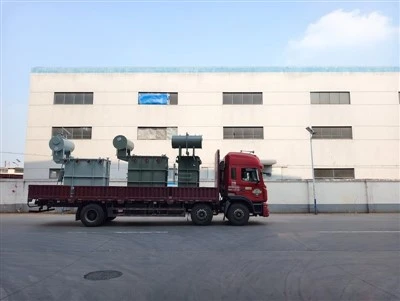

우리가 만드는 많은 탱크는 해외로 배송되며, 극도의 습도나 추운 온도로 인한 부식을 방지하는 재료로 탱크를 코팅하는 데 특별한 주의를 기울입니다. 일부 고객은 비슷한 이유로 스테인리스 스틸 탱크도 선호합니다. 탱크를 주문할 때 탱크가 설치될 환경에 따라 코팅 유형이나 재료를 지정할 수 있습니다.
귀사 변압기용 오일 탱크를 구매하려는 경우 당사가 도움을 드릴 수 있습니다. 우리는 패드 장착형 또는 폴 장착형 변압기와 호환되는 다양한 탱크를 재고로 제공하고 있지만 고유한 응용 분야에 맞게 맞춤형 탱크를 제작할 수도 있습니다. 당사의 모든 탱크는 압력 테스트를 거쳐 결함이 없는지 확인되었으며 내구성이 뛰어납니다. 현재 오일 탱크에 불만이 있고 변압기의 수명을 늘리고 싶다면 저희에게 전화해 주세요. 우리는 귀하의 응용 분야와 요구 사항에 대해 논의하고 재고 탱크 또는 귀하를 위한 맞춤형 제품 중에서 선택할 수 있도록 도와드릴 수 있습니다. 필요한 것이 있으면 저희에게 연락하세요!
