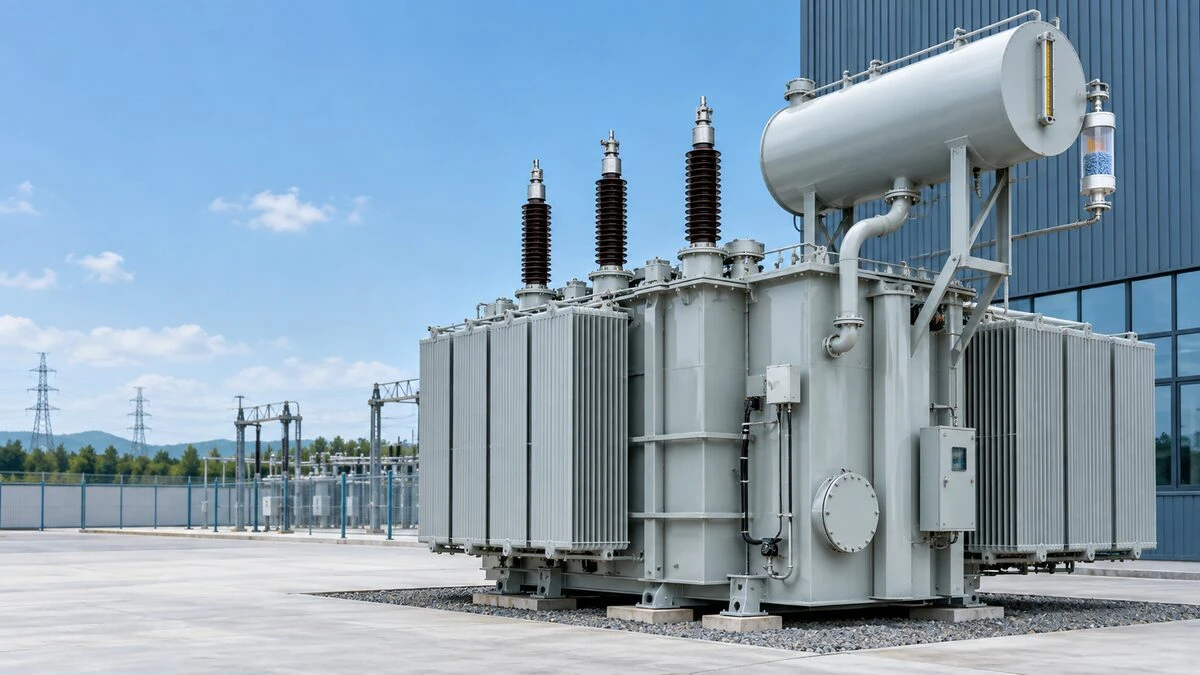

A 변압기 보호 탱크많은 액체에 잠긴 전력 변압기의 주 탱크 위에 설치된 오일 저장소입니다.- 이는 변압기가 가열될 때 절연유가 팽창하고 장치가 냉각될 때 되돌아오는 공간을 제공합니다.
컨서베이터는 냉각 라디에이터나 예비{0}}오일 용기가 아닙니다. 이는 오일-보존 시스템의 일부로, 압력 변화를 제한하면서 메인 탱크를 가득 채운 상태로 유지하는 데 도움이 됩니다.
변압기 오일에 확장 공간이 필요한 이유는 무엇입니까?
변압기 오일은 온도에 따라 부피가 변합니다. 작동 중에 코어와 권선의 손실로 인해 열이 발생합니다. 기름 온도가 올라가면 기름이 팽창합니다. 부하가 떨어지거나 주변 온도가 떨어지면 수축됩니다.
적절한 확장 공간이 없으면 탱크는 뜨거울 때 과도한 압력을 겪거나 차가울 때 오일 레벨이 바람직하지 않게 낮아질 수 있습니다. 보존 장치는 이 움직임에 대해 제어된 볼륨을 제공합니다.
세 가지 실제 기능은 다음과 같습니다.
- 절연유의 열팽창 및 수축 수용
- 주 변압기 탱크 위에 적절한 오일 헤드 유지
- 외부 공기와의 접촉을 제어하여 오일 보존 지원
변압기 보존 장치는 어떻게 작동합니까?
컨서베이터는 오일 파이프를 통해 메인 탱크에 연결됩니다. 변압기가 따뜻해지면 팽창하는 오일이 콘서베이터로 위쪽으로 흐릅니다. 오일이 냉각되면 중력에 의해 메인 탱크로 되돌아갑니다.
오일-레벨 표시기는 대략적인 레벨을 보여줍니다. 예상 판독값은 오일 온도에 따라 달라지므로 작동 및 주변 조건을 고려해야 합니다.
많은 변압기에서부흐홀츠 릴레이메인탱크와 콘서베이터 사이의 배관에 설치됩니다. 특정 내부 결함으로 인해 생성된 가스를 수집하고 급격한 오일 서지에 대응할 수 있습니다. 경보 및 트립 기능은 변압기의 보호 설계에 따라 달라집니다.
일반적인 보존 탱크 설계
무료-호흡 보호기
기존 설계에서는 공기 공간이 탈수 호흡기를 통해 대기와 소통합니다. 유입되는 공기는 건조되지만 오일은 여전히 약간의 산소와 잔류 습도에 직면해 있습니다.
방광 또는 공기-세포 보존인
유연한 블래더는 변압기 오일을 대기에서 분리합니다. 방광은 오일 레벨의 변화에 따라 팽창하고 수축합니다. 오일이 외부 공기와 직접 접촉하지 않기 때문에 이러한 배열은 습기 유입과 산화를 줄이는 데 도움이 됩니다.
다이어프램 컨서베이터
다이어프램은 다른 유연한 장벽을 통해 유사한 분리를 제공합니다. 환기 및 오일 충전은 승인된 설계 및 액세서리 지침을 따라야 합니다.
확인해야 할 주요 구성품
전형적인변압기 오일 보존 장치다음이 포함될 수 있습니다:
- 용접된 원통형 탱크 및 지지 브래킷
- 오일 연결 파이프 및 차단 밸브
- 자성 오일-레벨 게이지
- 실리카-겔 또는 자가 재생 호흡기-
- 방광, 공기 세포 또는 횡경막
- 배수, 충전 및 환기 연결
- Buchholz 계전기(필요한 경우)
기본도면에서는 제작 전에 파이프 경사, 밸브 위치, 유지보수 공간 및 배송 지지대를 정의해야 합니다.
모든 오일-침수형 변압기에 보존 장치가 있나요?
아니요. 많은 밀폐형 배전 변압기는 오일 팽창을 수용하기 위해 밀폐형 탱크, 유연한 골판지 벽 또는 가스 쿠션을 사용합니다. 보존 장치는 대형 전력 변압기와 외부 오일- 보존 시스템을 사용하는 설계에서 더 일반적입니다.
보존 방법은 등급만으로 가정할 것이 아니라 문의 및 승인된 도면에 명시되어야 합니다. IEC 60076-1은 일반적인 변압기 요구 사항을 제공합니다. 구매자의 사양에 따라 프로젝트 배열이 정의됩니다.
검사 및 유지보수 포인트
정기 검사 중에 다음을 확인하십시오.
- 표시된 오일 온도 대비 오일 레벨
- 용접, 플랜지, 밸브 및 누출 게이지
- 호흡 상태 및 건조제 포화도
- 방광 또는 다이어프램 무결성
- 컨서베이터 지지대 및 코팅 상태
- Buchholz 계전기 경보, 배선 및 차단 밸브
수준이 낮으면 누출, 잘못된 충전, 공기 갇힘, 게이지 오류 또는 공기-셀 손상을 나타낼 수 있습니다. 원인을 찾지 않고 재충전하면 심각한 문제가 가려질 수 있습니다.
최종 포인트
컨서베이터는 단순해 보이지만 인터페이스는 오일 보존, 보호 및 유지 관리에 영향을 미칩니다. 생산 전에 오일량, 온도 범위, 보존 방법, 연결, 게이지, 코팅 및 검사 요구 사항을 확인하십시오.
Nantong Zhihe Electric은 맞춤형 제품을 제조합니다. 변압기 오일 탱크승인된 도면에 부품을 용접했습니다. 보호 장치 연결 또는 지원 인터페이스의 경우 검토를 위해 GA 도면 및 사양을 보내십시오.
FAQ
변압기 보존 탱크의 주요 목적은 무엇입니까?
이는 온도 상승 및 하강에 따른 오일-량 변화를 수용하여 메인 탱크가 적절하게 채워지는 데 도움이 됩니다.
컨서베이터 탱크는 어디에 설치되어 있나요?
일반적으로 메인 탱크 위에 장착되어 오일이 연결 파이프를 통해 이동할 수 있습니다.
컨서베이터와 메인 탱크의 차이점은 무엇인가요?
메인 탱크에는 활성 부분과 대부분의 오일이 들어 있습니다. 컨서베이터는 오일 팽창 및 보존을 위한 외부 저장소입니다.
컨서베이터 탱크에 브리더가 필요합니까?
자유-호흡 또는 방광-형 시스템에는 일반적으로 공기-호흡 장치가 필요합니다. 정확한 브리더 연결은 대기 공기가 오일과 접촉하는지 아니면 블래더의 공기 측에만 접촉하는지에 따라 달라집니다.
